ワイヤテンショナー　製品の選定方法

ASANOワイヤーテンショナーには、豊富なバリエーションがあらかじめ用意されています。
施工現場の設置条件や、設計者の意向に最も最適なワイヤーテンショナーが選択可能です。
ワイヤーの選定、ワイヤーテンショナーのタイプ選定について、目安をご用意しましたのでご活用ください。

素線が太く強度があるため、ワイヤー手摺に適しています。

7×19より硬く、直線での使用に適しています。※AT-Sには選定不可です。

素線径が細いため、軟らかいので、ワイヤークリップの使用に適しています。
※AT-Sには選定不可です。

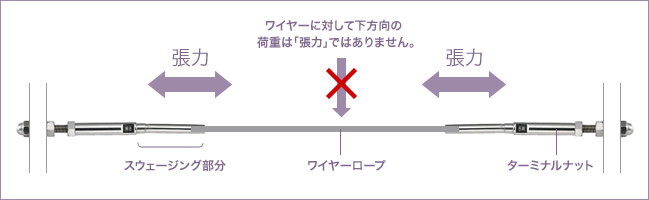

ワイヤーテンショナーの使用荷重は、ワイヤーロープのスェージング部分にかかる張力に対して定められています。

ワイヤー径	φ３	φ４	φ５	φ６	φ８
使用荷重	150kg	250kg	400kg	600kg	1000kg
AT-S	○	○	○	－	－
AT-B	○	○	○	○	○
AT-F	○	○	○	○	○
AT-P	○	○	○	○	○
AT-W	○	○	○	○	○
AT-C	○	○	○	○	○

各タイプ選定の可否(○＝選定可能)

ワイヤーテンショナーに使用するワイヤーロープの長さは、以下の表にしたがって選定していただくと、施工やメンテナンスの際に比較的扱いやすくなります。

ワイヤー径	φ３	φ４	φ５	φ６	φ８
ワイヤー長さ	最長3M	最長4M	最長5M	最長6M	最長8M
