製品お見積依頼の方法

1.設置現場の大まかな情報から見積依頼

設置する支柱間の寸法や、ワイヤー本数（段数）などの大まかな情報だけで見積依頼する場合は、 当サイト製品カタログの「ワイヤーテンショナー」から見積依頼をご希望の製品を選択の上、製品詳細ページへお進みください。
製品詳細ページで「見積依頼」にチェックを入れ、見積カートへお進みください。
見積カートの「ご質問・コメント」欄に設置条件等の情報を明記の上、送信してください。

2.構成パーツの個数を算出して見積依頼

当サイト製品カタログの「ワイヤーテンショナー」から見積依頼をご希望の製品を選択の上、製品詳細ページへお進みください。製品詳細ページで構成パーツの部品個数を算出した上で、お見積依頼をいただければ、対応がスムーズです。
部品個数の算出方法に関しては、下記算出例をご覧ください。
また、総合カタログにて、製品情報を詳しくご案内しております。
ご希望の方には、PDF版かカタログを無料で差し上げています。
下の「カタログダウンロード」か「カタログ請求」を選択してください。

• AT-S 製品カタログ
• カタログダウンロード
• カタログ請求

部品個数の算出例

【例1】

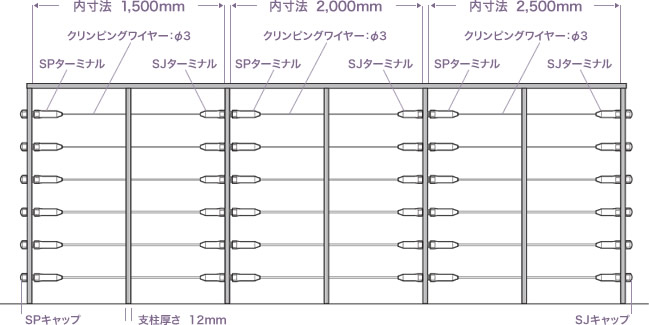

AT-S[水平部]：支柱厚さ＝12mm ワイヤー直径＝φ3mm 5段 の場合

品名	サイズ	品番	使用数	備考
SPキャップ	3	AK15615	6
SPターミナル	3	AK15605	18
SJキャップ	3	AK15610	6
SJターミナル	3	AK15600	18
クリンピング ワイヤー	φ3	AK15650-15	6	No.末尾-○○は、ワイヤーの長さを表しています。例えば1.5Mの場合は「AK15650-15」となります。詳しくは製品詳細へ。
	φ3	AK15650-20	6
	φ3	AK15650-25	6
連結ボルト	3	AK15595-20	24	No.末尾-○○は、ねじの長さを表しています。支柱厚さ12mmの場合は「AK15595-20」となります。詳しくは製品詳細へ。
締付工具	3	AK15630	1	AT-Sの組み付けに必要です。
ばね調整工具	3	AK15635	1	AT-Sの組み付けに必要です。
取外工具	3	AK15645	1	SJターミナルの爪の取り外しに必要です。

【例2】

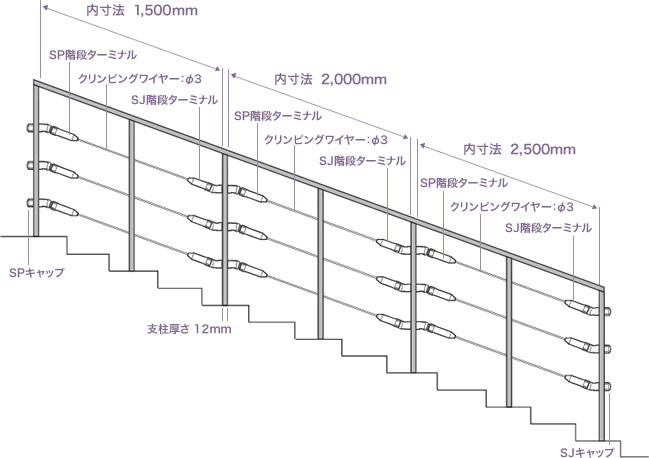

AT-S[階段部]：支柱厚さ＝12mm ワイヤー直径＝φ3mm 3段 の場合

品名	サイズ	品番	使用数	備考
SPキャップ	3	AK15615	3
SP階段ターミナル	3	AK15625	9
SJキャップ	3	AK15610	3
SJ階段ターミナル	3	AK15620	9
クリンピング ワイヤー	φ3	AK15650-15	3	No.末尾-○○は、ワイヤーの長さを表しています。例えば1.5Mの場合は「AK15650-15」となります。詳しくは製品詳細へ。
	φ3	AK15650-20	3
	φ3	AK15650-25	3
連結ボルト	3	AK15595-20	12	No.末尾-○○は、ねじの長さを表しています。支柱厚さ12mmの場合は「AK15595-20」となります。詳しくは製品詳細へ。
締付工具	3	AK15630	1	AT-Sの組み付けに必要です。
ばね調整工具	3	AK15635	1	AT-Sの組み付けに必要です。
取外工具	3	AK15645	1	SJターミナルの爪の取り外しに必要です。
