現場施工を可能にした、進化したワイヤーテンショナー。
現場に合わせてワイヤーをカットして取り付けることができます。水平はもちろん、水平連結、階段、階段連結も可能です。

AT-S関連製品

製品特徴

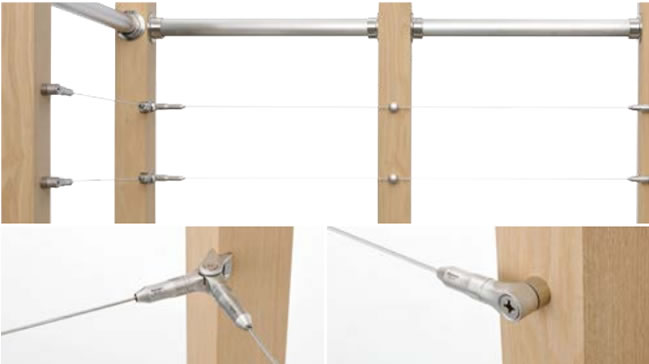

ターミナル金具を木製支柱に取付可能

丸柱/ 角柱、両方に取付可能

各部の紹介

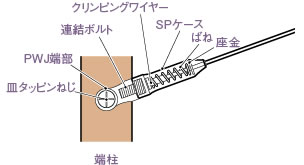

[水平] 端部（SPターミナルW側）

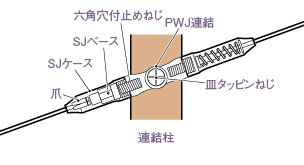

[水平] 端部（連結ターミナルW側）

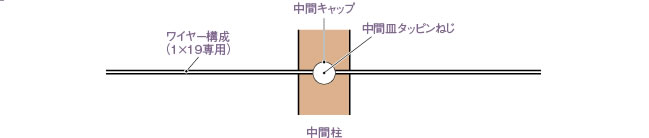

[水平] 中間部

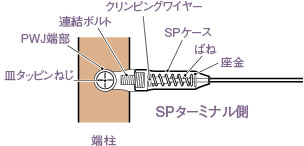

[階段] 端部（SPターミナルW側）

[階段] 連結部（連結ターミナルW側）

[水平] 中間部

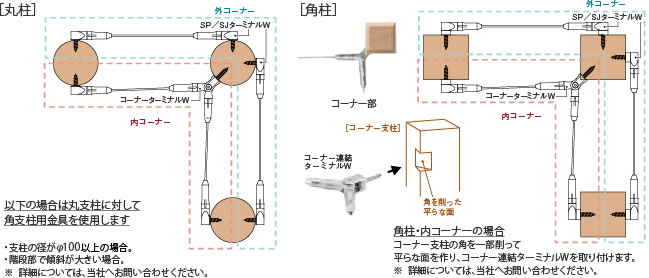

コーナー部

SP-SJ ターミナル

AT-Sワイヤーテンショナーの構造と特長

圧縮ばね内臓式

SPターミナルに内蔵された圧縮ばねによりしっかりとテンションが懸かり、多少の引っ張りにも耐えます。

爪がワイヤー端部をしっかり固定。

施工時にカットされたワイヤー端部は、SJターミナル内部の爪が挟み込んでしっかりと固定します。

設置後の微調整が可能。

SP、SJターミナル先端部には「ばね調整金具」が内蔵されており、専用工具を使用して設置後のワイヤー テンションの微調整が可能です。
