散水キャップ着脱式ノズル[オールステンレス製]
TC-701 series用途：一般道・橋梁他

カスタムオーダー可能なユニバーサルタイプ。

製品カタログ

現場の状況により選べる3タイプをご用意しました。

現場の状況に合わせて3つのタイプから選ぶことが可能で、変則的な散水孔数にも対応のできるバリエーション豊かなシリーズです。また、701シリーズの全ては埋設後にRIシリーズに変換も可能なユニバーサルタイプのノズルです。

機能紹介	散水孔清掃／ノズル内部清掃はキャップを緩めるだけで可能。 管内清掃／キャップを完全に外すため、ポンプのON・OFFが必要。

TC-701　用途：一般道

幅広い用途で使用できるスタンダードタイプです。

製品カタログ

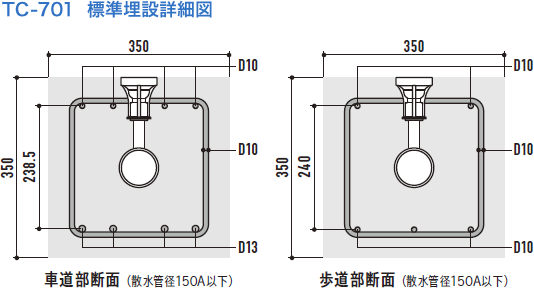

標準埋設詳細図

拡大する

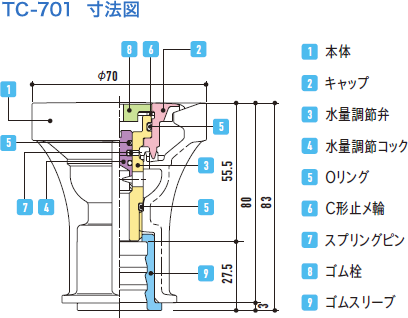

寸法図

拡大する

TCL-701 縦型　用途：橋梁・縁石

高さを抑えたタイプで境界ブロック等に最適です。

製品カタログ

埋設参考図

拡大する

寸法図

拡大する

TCL-701 横型　用途：橋梁・屋上

縦型よりもさらに埋設深さを抑えることが可能な横口タイプです。

製品カタログ

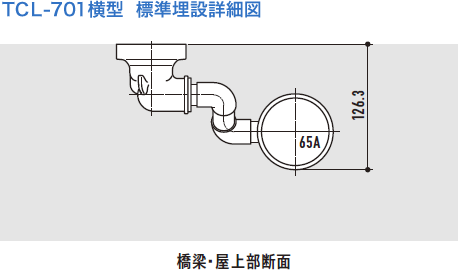

埋設参考図

拡大する

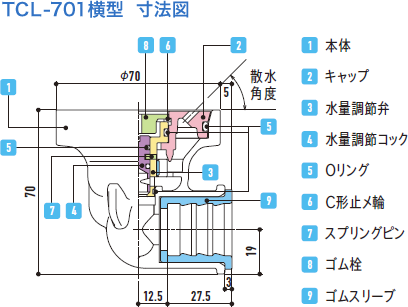

寸法図

拡大する

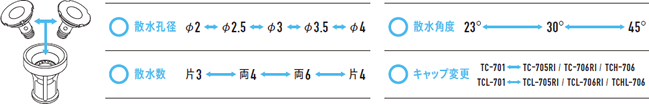

散水仕様

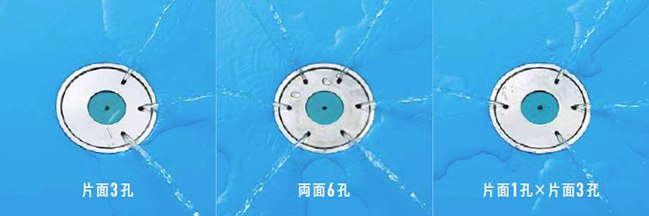

散水孔数

片面3 孔・両面4孔・両面6 孔・片面2 孔・片面1 孔×片面3 孔など

埋設後の仕様変更

埋設後でも下記項目の○ものは、散水キャップを変更することで仕様変更できます。

メンテナンス・特徴

ノズル内部清掃

十字ハンドルで調整弁をゆるめると散水キャップが持ち上がり、水圧によりノズル内部の清掃ができます。

散水孔清掃

散水孔が詰まった場合は散水孔清掃工具を使用し孔詰まりの清掃を行ってください。

ゆるみ防止機能

本体、キャップ共突起部を設け、外部圧力によるキャップのゆるみを防止する、弊社の独自構造です。
