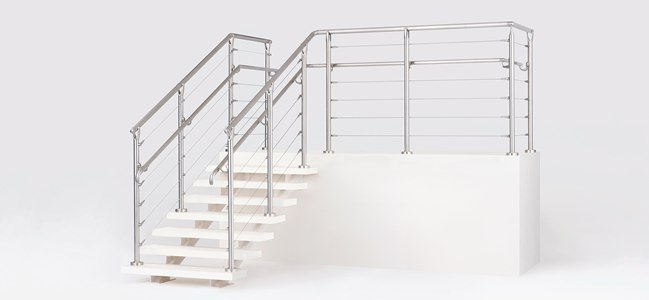

パイプ支柱の曲線と、ワイヤーの直線。2つの異なるフォルムで機能美を追求しました。
ステンレスの質感が空間を選ばずアクセントとして機能します。

AR-W（PIPE）関連製品

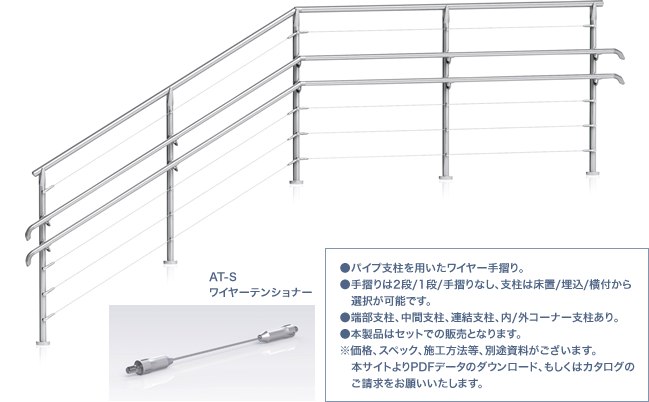

AR-W(PIPE)シリーズ - ワイヤー手摺システム(パイプ支柱)の特長

• パイプ支柱の持つ「曲線」、ワイヤーの持つ「直線」、2つのフォルムを融合させた機能美を追求しました。ステンレスの質感は外構・内装を問わず空間のアクセントとして機能します。
• 支柱からトップベースまでを一体型に、美しい曲線で仕上げました。
• 支柱ボトムベースのカバーは、水抜けを考えて基本は固定されていません。
• 大きな特徴であるワイヤーテンショナーは、現場施工がスムーズな「AT‐S」を採用しています。

スペック

材質	支柱：SUS304(ヘアライン仕上げ) 各部鋳鋼部品：SCS14(SUS316相当)(酸洗肌)
設計強度	日本道路公団　歩行者自転車用柵種別P相当 垂直荷重：590N/m以上(60kg/m以上) 水平荷重：390N/m以上(40kg/m以上)

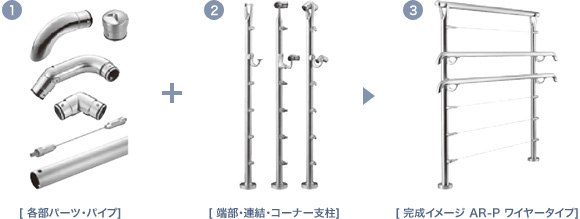

パーツで納品、現場で組立施工

設置個所に合わせて、手摺本数や、支柱の種類、必要なパーツを選定して積算が可能です。
ご発注後はパーツ単位で納品されますので、設置現場での組立施工が可能です。

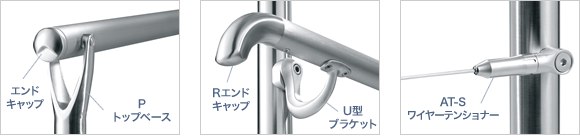

各部の紹介

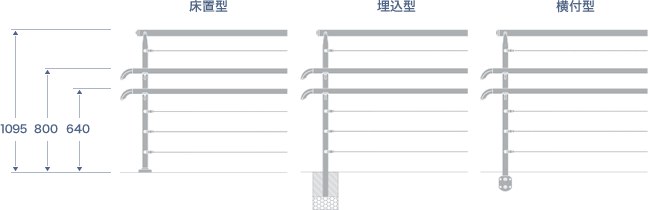

支柱の設置タイプ

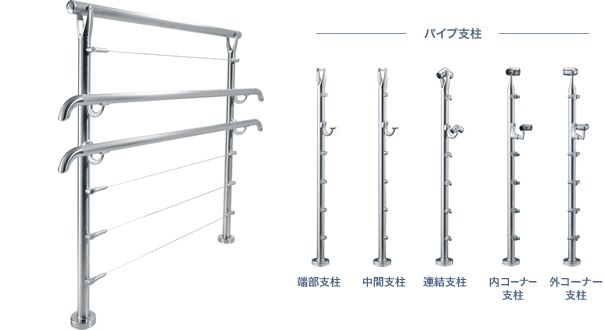

手摺パイプの本数
