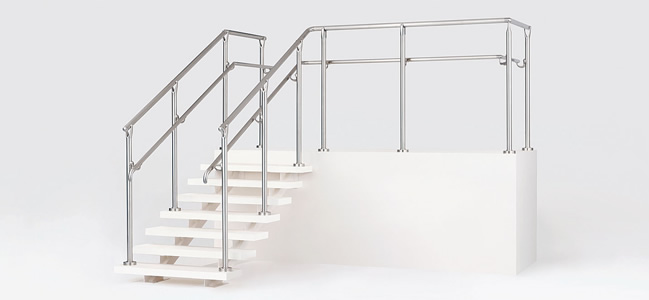

美しい流線形のディテールが際立つ支柱高さH1,095のステンレス手摺

笠木パイプ、支柱パイプはφ42.7、2段めの手摺パイプはφ34。
ワイヤータイプ、ガラスタイプが選択可能。敷地内のパーテーションとしても美しく機能します。

AR-P 関連製品

AR-Pの特長

ラインナップ紹介

シンプルなノーマルタイプ、意匠性の高いワイヤータイプ、ガラスタイプなど豊富にラインナップ。 様々な手摺デザインの要望に幅広くお応えします。

●各ラインナップの詳細はPDFをご確認ください。

カタログPDFを見る

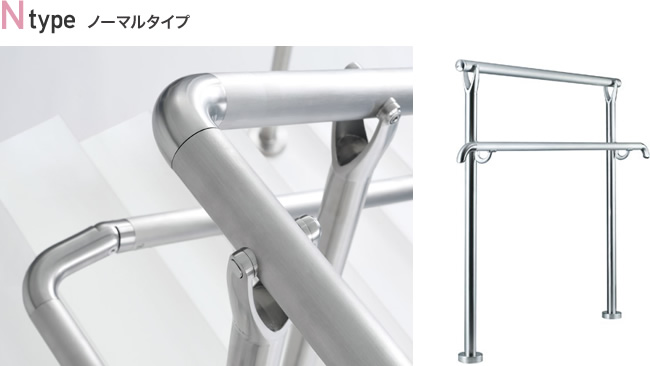

• AR-Pのスタンダードモデル。笠木パイプ、手摺パイプのみのシンプルな構成により、各部のディティールがより際立つシリーズです。すっきりとした外観は、敷地内のパーテーションとしても美しく機能します。
• 支柱からトップベースまでを一体型に、美しい曲線で仕上げました。
• 支柱ボトムベースのカバーは、水抜けを考えて基本は固定されていません。

• パイプ支柱の持つ「曲線」フォルム、ワイヤーの持つ「直線」フォルムを融合させた、新しい機能美を追求しました。ステンレスの質感は外構・内装を問わず空間のアクセントとして機能します。
• 大きな特徴であるワイヤーテンショナーは、現場施工がスムーズな「AT‐S」を採用しています。

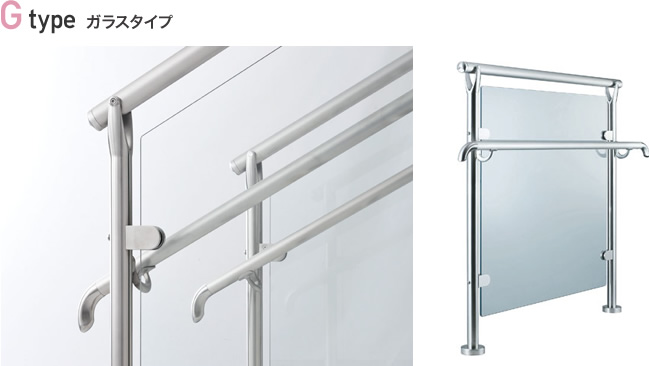

• 互いに硬質なイメージを持つステンレスとガラスのコンビネーション。空間に「面」を生み出し、静かに光を解放します。建築の美しいディテールとして、上質で落ち着いた空間を演出します。
• ガラスは透明ガラス、すりガラスから選択可能です。

スペック

材質	支柱：SUS304(ヘアライン仕上げ) 各部鋳鋼部品：SCS14(SUS316相当)(酸洗肌)
設計強度	日本道路公団　歩行者自転車用柵種別P相当 垂直荷重：590N/m以上(60kg/m以上) 水平荷重：390N/m以上(40kg/m以上)

パーツで納品、現場で組立施工

設置個所に合わせて、手摺本数や、支柱の種類、必要なパーツを選定して積算が可能です。
ご発注後はパーツ単位で納品されますので、設置現場での組立施工が可能です。

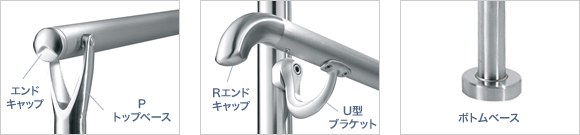

各部の紹介

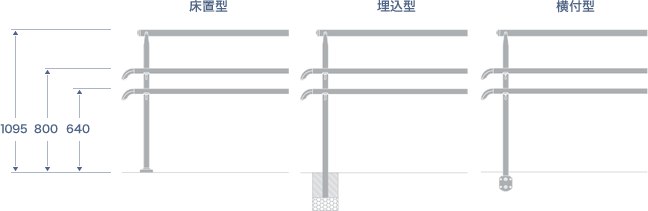

支柱の設置タイプ

手摺パイプの本数
