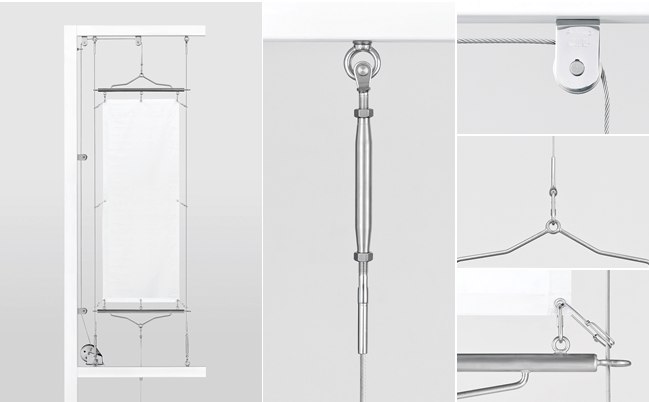

懸垂幕装置システム 自立型
ロードサイドで際立つ存在感が、高い広告効果を導きます。

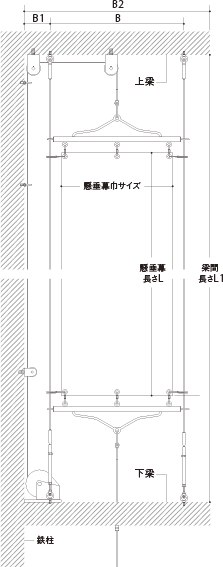

サイズと参考価格
| No. | 懸垂幕巾 サイズ |
懸垂幕 長さL |
梁間 長さL1 |
B | B1 | B2 | 価格 （税抜） |
|---|---|---|---|---|---|---|---|
| AK48001 | 600 | 2,000 | L＋1.1m 以上 |
720 | 140 | 1,000 | ￥148,500 |
| AK48002 | 900 | 3,000 | 1,020 | 1,300 | ￥158,900 | ||
| AK48003 | 1,200 | 4,000 | L＋1.5m 以上 |
1,320 | 1,600 | ￥209,600 | |
| AK48004 | 1,500 | 5,000 | 1,620 | 1,900 | ￥225,600 | ||
| AK48005 | 1,800 | 6,000 | 1,920 | 2,200 | ￥245,200 |
- 幕のサイズ (巾×長さ) をご指定いただくだけで、 全ての金具を揃えて納品いたします。
※懸垂幕、鉄柱、梁、ウィンチ取り付け台は含まれません。 - 上記のサイズ以外の特注も承っております。
お気軽に当社へお問い合わせください。
※ただし、懸垂幕の最大サイズは、巾 1.8m× 長さ 10m となります。 - 自立型懸垂幕装置システムの御用命の際は、懸垂幕巾サイズ、L、L1 寸法が必要です。
また、ウインチ取付位置 もご指定願います。 - 梁間長さ L1 寸法は、L+1.1m または+1.5m 以上の長さが必要となります。
サイドワイヤーユニット 〔自立型〕

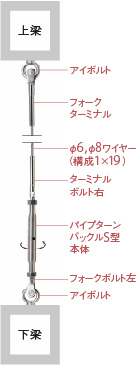

基本パターン
パイプターンバックルＳ型本体穴にドライバー等を差し込んで、回すことでワイヤーを緊張できます。 基本の仕様になります。

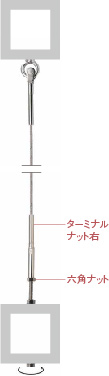

別パターン ①
ターミナルナットに直接ボルトをねじ込んでワイヤーを緊張できます。 懸垂幕と梁のスペースが少ない場合、この仕様をお奨めします。

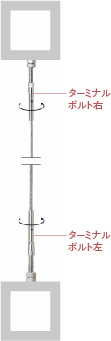

別パターン ②
上下のターミナルボルトを一緒に回してワイヤーを緊張します。
別パターン ③
ワイヤークリップでワイヤーを固定する方法。 また、パイプターンバックルS型本体を利用することも可能です。
他にも様々なパターンの組み合わせが可能です。設置する現場の状況に応じて使用する金具を選べますので、お気軽に当社へお問い合わせください。
